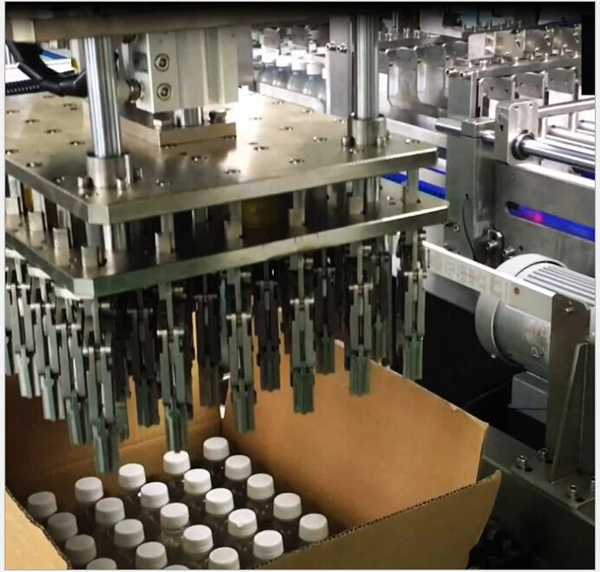

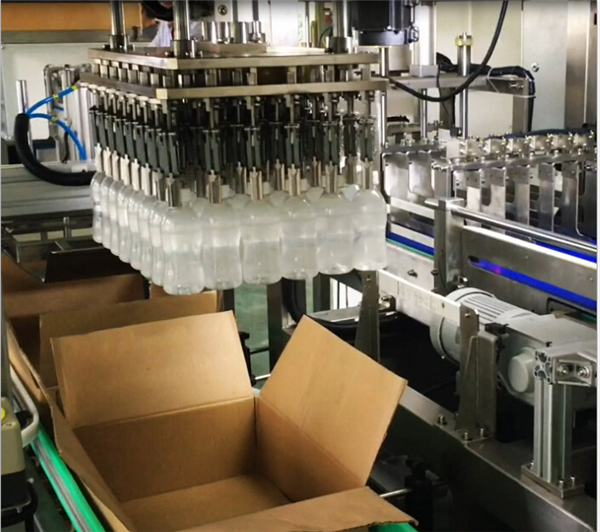

本產品采用機械手臂，配套有非標設計的系列化產品，可根據用戶的不同需要，設計制造出抓放任何不同形狀的物品,可適應不同的工作要求?？赏瓿晒ぜㄎ锲罚┳ト?、搬運、升降 對接時的微調角度等空間移載動作，并把負載物件快速、精確的放置在預先設定的位置，或進行流水線上的繁復操作，是物料上下線，生產部品組裝和分理包裝，極理想的助力搬運和組裝工具。
機械的組成：主要由4大部分，安裝裝置（懸掛或立柱式）、機械手本體、夾具及控制系統。
安裝裝置：是支撐整個設備的機構，以及根據用戶的現場空間狀況要求設計的。
夾具：實現工件抓取，并完成搬運和裝配要求的裝置。根據實際工藝要求，非標設計。
控制系統：獨立的自動化控制，并提供多種通訊方式。
根據1L的抓取物，初選如下參數，以供參考，實際選型和設計，須以實物和具體工況為準。
機械手的技術指標：
1) 負載范圍：18kgf等系列；
2) 搬移范圍：水平X/Y：0~1000mm；垂直Z：0~500mm；
3) 使用壓力：≥ 0.4Mpa
4) 安裝形式：吊頂式
5) 夾具種類：真空吸附、機械夾持、氣動夾持及吸附
|
機器型號 |
Zdz-5 |
|
電源/功率 |
220V 50/60HZ 5KW |
|
適用紙箱 |
L250-500*W200-400*H100-450mm |
|
裝箱速度 |
15-20箱/分鐘 |
|
裝箱方式 |
排列后一次性整箱裝 |
|
使用氣源 |
6-7kg |
|
機器尺寸 |
4300*1800*2550mm |
