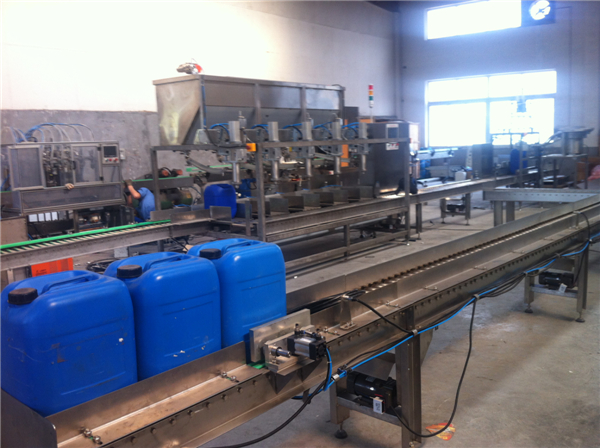

手工放桶—自動輸送—6頭自動定位稱重灌裝—自動理蓋—自動旋蓋—重量檢測—自動貼標
本機程序由觸摸屏操作、PLC控制.通過稱重傳感器、稱重控制器、液位傳感器、進出桶傳感器、限位傳感器、門開關傳感器、通過模塊轉換到PLC。由觸摸屏的工作指令，PLC通過電機輸送,稱重控制器控制灌裝容量.輸出信號來控制工作程序。完成自動灌裝、上蓋、壓蓋。
控制原理：

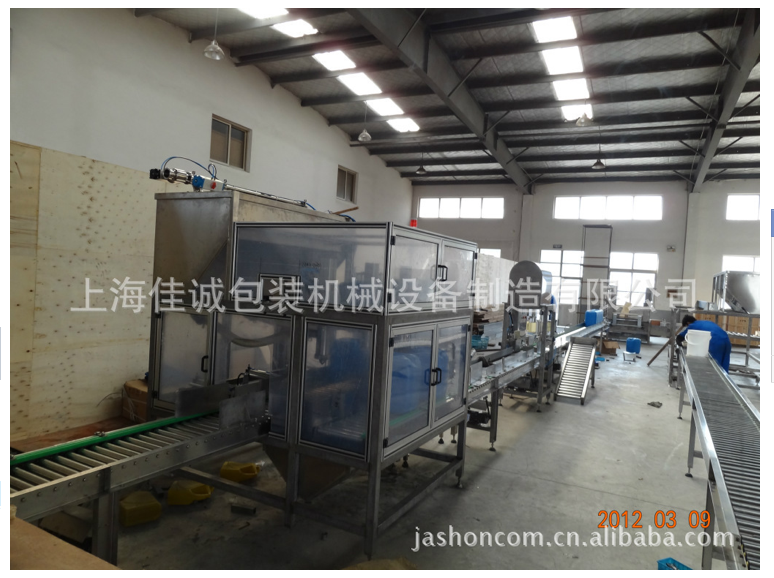

全套設備共分入桶輸送機、灌裝機組、動力輸送機、上蓋壓蓋機組、成品輸送機四個部分。
該設備為4頭4工位形式，全套設備除需人工上桶外，從定位送桶、灌裝稱重到壓蓋全部自動完成。稱重系統采用毛重式，使計量和復檢更加方便、準確，并具有自動跟蹤修正灌裝精度等多項功能。灌裝機的水平輸送系統采用變頻調節器速器控制速度，確保物料在行進中不外溢。并采用下降注油的灌裝方式，以避免物料濺出。同時還附有真空吸抽裝置，確保工作臺面清潔。當更換桶型時，只需轉動手輪調整灌裝系統的初始高度即可適應各種桶型，該調整過程簡便、可靠。
操作系統采用觸摸屏方式，可實現全自動和手控各動作，可在屏幕上選擇，設稱量值，使操作更加簡單、直觀。同時可顯示當前運行狀態、累計產量并具有堆積報警、低氣壓報警及其他故障和顯示。
1、 灌裝容量：10—30升/桶
2、 灌裝速度：≥650桶/小時（塑料桶）
3、 灌裝精度：0.2%
4、 桶型：標準塑料桶
5、 氣源壓力：0.6Mpa
6、 耗氣量： ≤5m3/小時
7、 耗電量：3.7KW AC380V 50HZ
