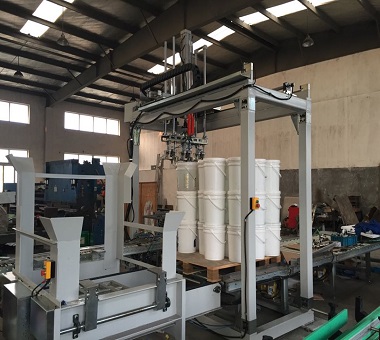

自動碼垛機是機、電一體化高新技術產品,中、低位碼垛機可以滿足中低產量的生產需要??砂凑找蟮木幗M方式和層數,完成對涂料桶、料袋、膠塊、箱體等各種產品的碼垛。優化的設計使得垛形緊密、整齊。
碼垛機是將已裝入容器的紙箱,按一定排列碼放在托盤、棧板(木質、塑膠)上,進行自動堆碼,可堆碼多層,然后推出,便于叉車運至倉庫儲存。本設備采用PLC+觸摸屏控制,實現智能化操作管理,簡便、易掌握??纱蟠蟮販p少勞動力和降低勞動強度。碼垛機是輸送機輸送來的料袋、紙箱或是其它包裝材料按照客戶工藝要求的工作方式自動堆疊成垛,并將成垛的物料進行輸送的設備。
結構特點:
中、低位碼垛機主要由壓平輸送機、緩停輸送機、轉位輸送機、托盤倉、托盤輸送機、編組機、推袋裝置、碼垛裝置、垛盤輸送機組成。其結構設計優化,動作平穩可靠。碼垛過程完全自動,正常運轉時無須人工干預,具有廣泛的適用范圍。
主要控制元件,包括可編程控制器、變頻調速控制器、接近開關,按鈕開關和接線端子等均采用品質一流的產品,確保了系統硬件的可靠性和長壽命。高品質的硬件和由專家設計的專門控制軟件相結合,實現了系統高度的自動化。完善的安全聯鎖機制,可以對設備和操作人員提供保護。圖形顯示觸摸屏使碼垛機操作簡單,故障診斷容易,同時方便了檢修和維護。
平板上工件符合棧板要求的一層工件,平板及工件向前移動直至棧板垂直面。上方擋料桿下降,另三方定位擋桿起動夾緊,此時平板復位。各工件下降到棧板平面,棧板平面與平板底面相距10mm,棧板下降一個工件高度。往復上述直到棧板堆碼達到設定要求。
功率 |
380V、50HZ、10KW |
氣壓 |
6公斤/每平方厘米 |
棧板適用范圍 |
L:1600mm W:1600mm內 |
堆碼工件總高 |
1600mm內 |
速度 |
每2-5分鐘完成6層堆碼 |
