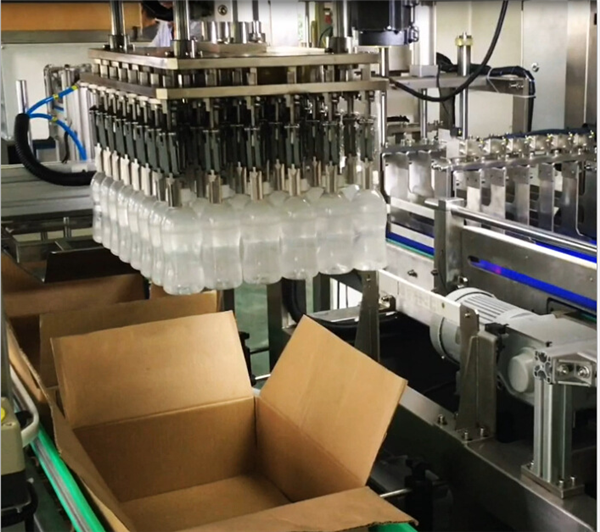

本產品采用機械手臂,配套有非標設計的系列化產品,可根據用戶的不同需要,設計制造出抓放任何不同形狀的物品,可適應不同的工作要求。可完成工件(物品)抓取、搬運、升降 對接時的微調角度等空間移載動作,并把負載物件快速、精確的放置在預先設定的位置,或進行流水線上的繁復操作,是物料上下線,生產部品組裝和分理包裝,極理想的助力搬運和組裝工具。
機械的組成:主要由4大部分,安裝裝置(懸掛或立柱式)、機械手本體、夾具及控制系統。
安裝裝置:是支撐整個設備的機構,以及根據用戶的現場空間狀況要求設計的。
夾具:實現工件抓取,并完成搬運和裝配要求的裝置。根據實際工藝要求,非標設計。
控制系統:獨立的自動化控制,并提供多種通訊方式。
根據1L的抓取物,初選如下參數,以供參考,實際選型和設計,須以實物和具體工況為準。
機械手的技術指標:
1) 負載范圍:18kgf等系列;
2) 搬移范圍:水平X/Y:0~1000mm;垂直Z:0~500mm;
3) 使用壓力:≥ 0.4Mpa
4) 安裝形式:吊頂式
5) 夾具種類:真空吸附、機械夾持、氣動夾持及吸附
機器型號
Zdz-5
電源/功率
220V 50/60HZ 5KW
適用紙箱
L250-500*W200-400*H100-450mm
裝箱速度
15-20箱/分鐘
裝箱方式
排列后一次性整箱裝
使用氣源
6-7kg
機器尺寸
4300*1800*2550mm
